Uvod u europske konstrukcijske šuplje profile
Europsko građevinarstvo i strojarstvo, konstrukcijski čelični šuplji profili-uključujući kvadratne, pravokutne i kružne profile-su vitalne komponente cijenjene zbog izvrsnog omjera-i-težine, privlačnog izgleda i učinkovite konstrukcijske izvedbe. Dva ključna standarda vode njihovu upotrebu:EN 10210 i EN 10219.
Ovi se standardi nadopunjuju, a ne natječu, a svaki se odnosi na različite proizvodne procese koji daju materijale s jedinstvenim svojstvima prilagođenim specifičnim primjenama. Razumijevanje njihovih razlika ključno je za odabir pravog materijala, osiguravanje usklađenosti i učinkovito balansiranje troškova i učinka.

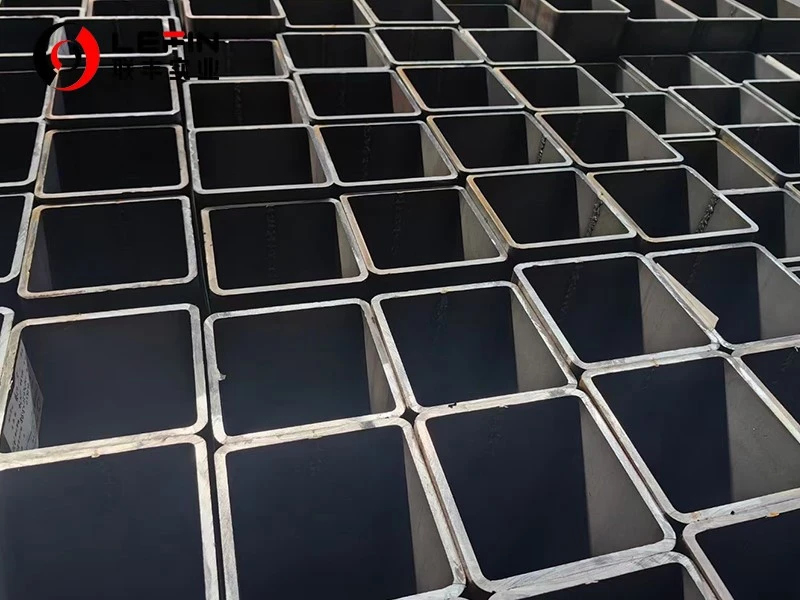

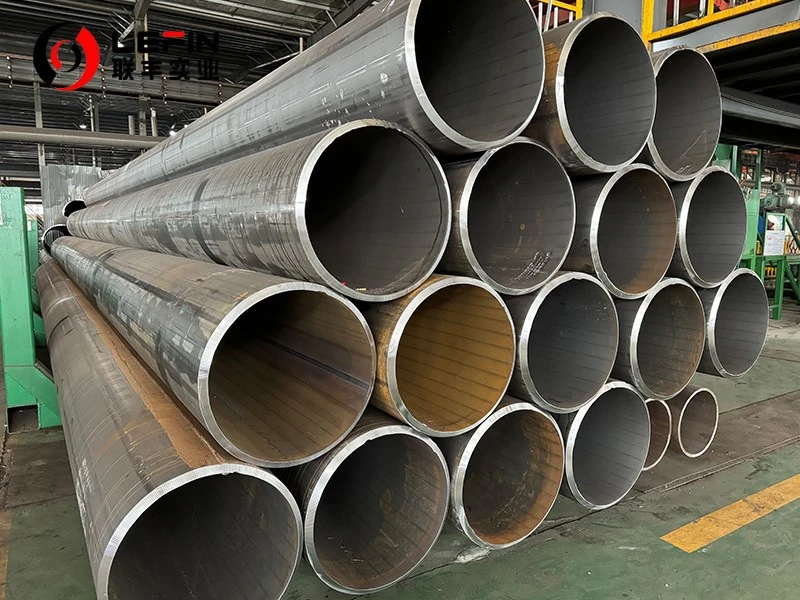

EN 10210: Vruće-gotovi strukturni šuplji profili
1 Pregled i opseg
EN 10210pokriva specifikacije zavruće-završeni strukturni šuplji profiliizrađen od-nelegiranih i fino{1}}zrnastih čelika. Izraz "vruće-završeno" (ili "vruće-formirano") znači da se čelik oblikuje na visokim temperaturama, obično iznad točke rekristalizacije, što pojednostavljuje proces oblikovanja i može poboljšati mehanička svojstva materijala.
Standard je podijeljen na dijelove, a najvažniji su:
EN 10210-1:Pokrivatehničke uvjete isporuke .
EN 10210-2:Određujetolerancije, dimenzije i svojstva presjeka .
Noviji dodatak,EN 10210-3, pruža tehničke uvjete isporuke za čelike visoke-čvrstoće i-otporne na vremenske uvjete.
2 Proces proizvodnje
- Proces oblikovanja: Čelični profili su oblikovanivruće, često kroz procese poput termomehaničkog oblikovanja .
- Toplinska obrada: Standard se primjenjuje na dijelove koji su "oblikovani vruće, sa ili bez naknadne toplinske obrade, ili oblikovani hladno s naknadnom toplinskom obradom" iznad 580 stupnjeva kako bi se postigla specifična mehanička svojstva ekvivalentna vruće-oblikovanom proizvodu.
- Obrasci proizvoda: Odnosi se na bešavne, električno zavarene i elektrolučno zavarene čelične šuplje profile kružnog, kvadratnog, pravokutnog ili elipsastog oblika.
Ovo visoko{0}}temperaturno oblikovanje rezultira proizvodom sa:
Ujednačena svojstva materijalapo cijelom-presjeku.
Ublažena zaostala naprezanjaiz procesa proizvodnje.
Poboljšana žilavost i duktilnost.
3 Uobičajene vrste čelika i mehanička svojstva
EN 10210-1 pokriva niz uobičajenih vrsta ne-legiranih i fino zrnatih čelika. Sustav označavanja otkriva ključna svojstva. Na primjer, uS355J2H:
S:Konstrukcijski čelik
355:Minimalna granica razvlačenja u MPa (355 MPa)
J2:Oznaka udarne žilavosti (testirano na -20 stupnjeva)
H:Šuplji presjek
Uobičajene kvalitete prema EN 10210 uključuju S235JRH, S275J0H, S275J2H, S355J0H, S355J2H i S355K2H.
4 Tipične primjene
Vruće{0}}završene sekcije često se specificiraju za visokoopterećene primjene i okruženja u kojima je potrebna vrhunska žilavost.
- Stupovi i okviri-gradnje za teške uvjete rada
- Pučinske i morske strukture
- Izgradnja mostova
- Teška industrijska postrojenja i strojevi

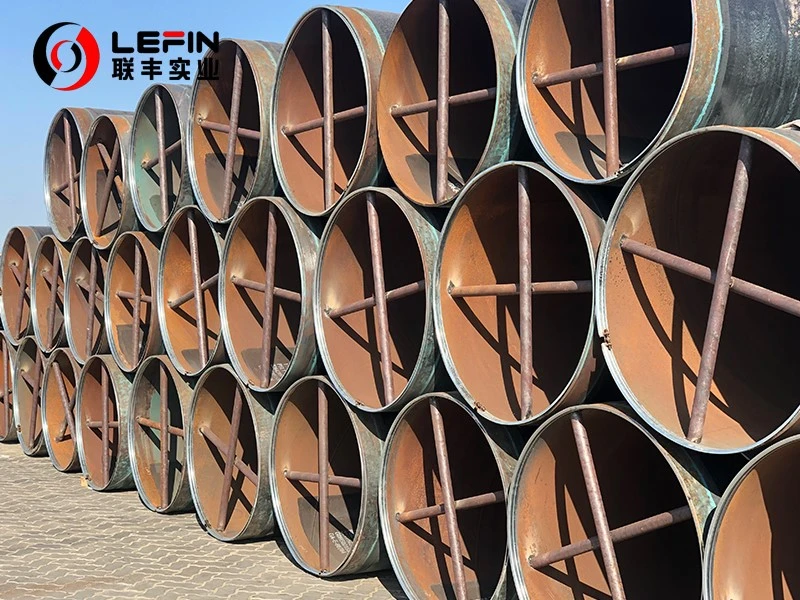

EN 10219: Hladno{1}}formirani strukturni šuplji profili
1 Pregled i opseg
EN 10219navodi zahtjeve zahladno{0}}formirani zavareni strukturni šuplji profiline{0}}nelegiranih i fino{1}}zrnastih čelika. "Hladno{3}}oblikovan" znači da se proces oblikovanja odvija na ili blizu sobne temperature, što omogućuje strožu kontrolu dimenzija.
Kao i EN 10210, ovaj standard je podijeljen na dijelove:
EN 10219-1:Bavi setehničke uvjete isporuke .
EN 10219-2:Definiratolerancije, dimenzije i svojstva presjeka .
2 Proces proizvodnje
Ova norma pokriva šuplje profile koji se formiraju na sobnoj (sobnoj) temperaturi.
- Proces oblikovanja: Sekcije suhladno{0}}oblikovan, što znači da se čelična traka ili ploča oblikuje u kružni, kvadratni ili pravokutni oblik bez primjene topline tijekom faze oblikovanja.
- Zavarivanje i toplinska obrada: Proces uključuje električno zavarivanje (često visoko-frekventno zavarivanje) ili zavarivanje pod praškom. Hladno{2}}oblikovani proizvod je tipičanbez naknadne toplinske obradeosim toplinske obrade koja se posebno primjenjuje na sam zavareni šav.
3 Uobičajene vrste čelika i mehanička svojstva
EN 10219-1 pokriva skup vrsta čelika sličan EN 10210, kao što su S235J0H, S235J2H, S275J0H, S275J2H, S355J0H, S355J2H i S355K2H. Mehanička svojstva, poput minimalnog popuštanja i vlačne čvrstoće, usporediva su s njihovim vruće dorađenim parnjacima za istu oznaku stupnja.
4 Tipične primjene
Hladno{0}}oblikovani profili naširoko se koriste tamo gdje su ključne precizne dimenzije, dobra završna obrada površine i-isplativost.
- Građevinski okviri i rešetke
- Arhitektonske i dekorativne strukture(npr. staklene zavjese)
- Stadioni i velike arene
- Okviri strojeva i opreme
- Opće konstruktivne namjene u graditeljstvu
Ključne razlike između EN 10210 i EN 10219
Odabir između vruće-završenog i hladno-formiranog šupljeg profila ovisi o specifičnim zahtjevima vašeg projekta. Tablica u nastavku sažima osnovne razlike.
| Značajka | EN 10210 (vruća obrada) | EN 10219 (hladno oblikovano) |
|---|---|---|
| Proces proizvodnje | Oblikovan i zavaren na visokim temperaturama. | Oblikovan i zavaren na sobnoj temperaturi. |
| Polumjeri kutova | Veći, zaobljeniji kutovi. | Manji, oštriji kutovi. |
| Mehanička svojstva | Ujednačenija svojstva; zaostali naponi se popuštaju. | Hladna{0}}obrada može povećati čvrstoću, ali može ostaviti zaostala naprezanja. |
| Tolerancije dimenzija | Općenito šire tolerancije. | Strože tolerancije i bolja kontrola. |
| Površinska obrada | Prisutan je kamenac. | Prigušuje, postojaniji završetak. |
| Troškovna-učinkovitost | Općenito veći trošak za standardne ocjene. | Često ekonomičniji za standardne veličine i primjene. |
| Primarni fokus aplikacije | Teški-radovi, visoki-stres i kritične primjene. | Općenite strukturalne, arhitektonske i{0}}cjenovno osjetljive primjene. |
Zašto je bitan proces proizvodnje:
Vrući -proces obrade prema EN 10210 rezultira proizvodom koji je općenito rastezljiviji i s manje unutarnjih naprezanja, što ga čini prikladnim za dinamička opterećenja i oštra okruženja. Hladni -proces oblikovanja prema EN 10219 omogućuje izvrsnu preciznost i vrlo je učinkovit za masovnu proizvodnju standardnih dijelova.
Zaključak
ObaEN 10210 (vru-završeno)iEN 10219 (hladno{1}}oblikovan)šuplji profili su stupovi europskog tržišta konstrukcijskog čelika. Ne postoji "bolji" standard, samo "prikladniji" za određenu primjenu.
- OdaberiteEN 10210kada vaš projekt uključuje veliki-naprezanje, kritične konstrukcijske elemente, dinamička opterećenja ili okruženja u kojima nema-pregovaranja o superiornoj udarnoj žilavosti i rastezljivosti.
- OdaberiteEN 10219za opću konstrukciju, arhitektonske primjene i projekte gdje su preciznost dimenzija, estetska završna obrada i-troškovna učinkovitost primarni pokretači.
Kao profesionalni proizvođač čeličnih cijevi, osiguravamo da su svi naši proizvodi strogo usklađeni s relevantnim EN standardima, pružajući vam pouzdane materijale visokih-učinkovitosti za vaše globalne projekte.
Često postavljana pitanja (Q&A)
P1: Koji standard ima veću snagu?
O: Snaga je prvenstveno definiranastupanj čelika(npr. S355 je jači od S235), a ne sam standard. Za istu vrstu čelika, minimalne vrijednosti razvlačenja i vlačne čvrstoće usporedive su u normama EN 10210 i EN 10219. Međutim, postupak hladnog -oblikovanja može dovesti do lokalnog povećanja granice razvlačenja u kutovima EN 10219 presjeka.
P2: Jesu li dimenzije za istu nazivnu veličinu (npr. 100x100x5) identične u oba standarda?
O: Iako je vrlo sličan,dimenzijske tolerancijerazlikuju se. EN 10219, budući da je hladno{2}}oblikovan, obično ima strože tolerancije na vanjske dimenzije i debljinu stjenke. Najvidljivija razlika je veći radijus vanjskog i unutarnjeg kuta u dijelovima EN 10210. Uvijek konzultirajte Dijelove 2 odgovarajućih standarda za točne tolerancije.
P3: Koje je značenje 'J2', 'J0' i 'H' u nazivu čelika?
O: 'J2' i 'J0' označavajuudarna žilavosttemperatura ispitivanja.
J0:Charpy V-zarez na udar testiran na 0 stupnjeva.
J2:Testirano na -20 stupnjeva, što ga čini prikladnijim za hladniju klimu.
H:Jednostavno stoji za "Hollow Section".
