Linijska cijev je cijev koja se koristi za transport tekućina kao što su plin, voda i nafta. Može povezati resurse i tržišta u različitim regijama, pružajući važnu infrastrukturnu podršku za gospodarski i društveni razvoj. Cijevi Line pipe ne samo da se mogu lako proširiti prema potrebi, već također mogu pokretati više vrsta tekućina, što ga čini važnom ulogom u energetskom sektoru. Korištenje cijevi Line omogućuje ljudima učinkovit i siguran transport resursa s jedne lokacije na drugu, što može dovesti do ekonomske dobiti.
KLASIFIKACIJA
1. Bešavne i šavne cijevi
- Bešavna cjevovodna cijev: bez šavova, pogodna za primjene pod visokim pritiskom. Proizvodi se oblikovanjem čvrstog čeličnog koluta i ekstrudiranjem na željenu debljinu i promjer.

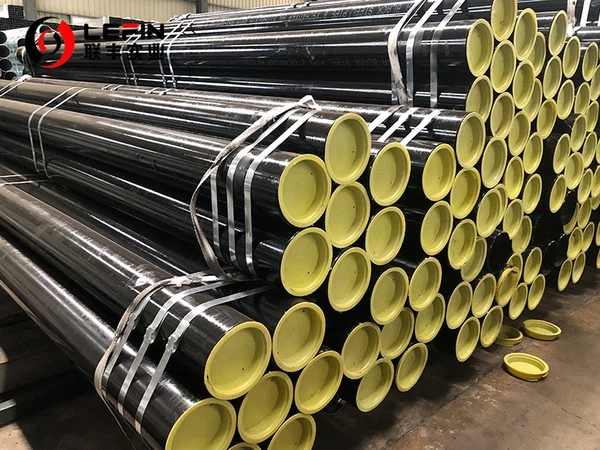

- Cijevi zavarene linije: proizvode se formiranjem ravnog čelika u cilindar i zavarivanjem rubova. Zavarene cijevi mogu proizvesti cijevi velikog promjera, što ih čini isplativijim u primjeni niskog tlaka do umjerenog tlaka.
2. Klasifikacija procesa proizvodnje
Kontinuirano zavarivanje (kauč): pogodno za proizvodnju cijevi malih promjera.
- Jednostruki prolaz plinskog metalnog luka: pogodan za posebne primjene zavarivanja.

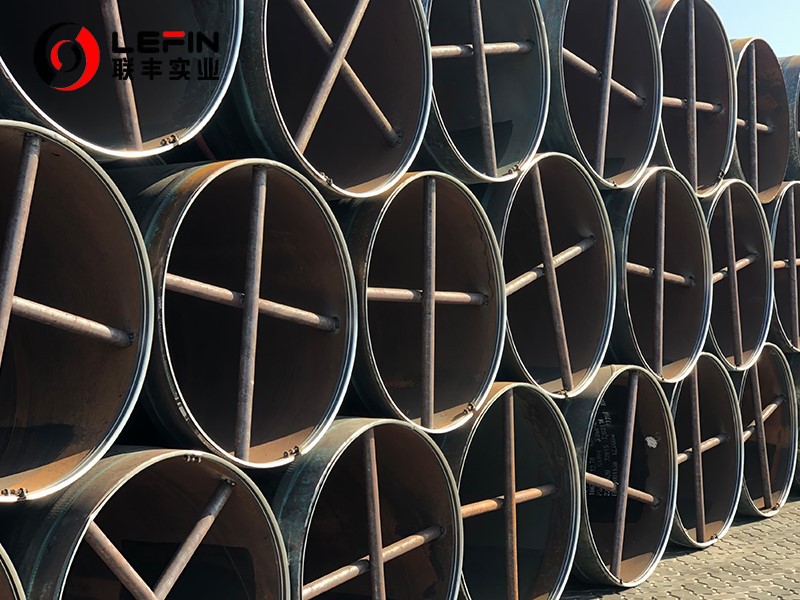

- Najmanje jedno potopljeno lučno zavarivanje (SAW): pogodno za proizvodnju velikih promjera i debelih zidnih cijevi.
3. API 5L standardna razina
Standard API 5L određuje nekoliko stupnjeva linijske cijevi, poput X52, X56, X60, X65, itd., Svaka ocjena ima različitu stupnju čvrstoće prinosa i vlačne čvrstoće. Na primjer:
- X52: Granica razvlačenja je 52 ksi (oko 359 MPa).
- X60: Snaga prinosa je 60 ksi (oko 414 MPa).
- X65: Granica razvlačenja je 65 ksi (oko 448 MPa).
4. Razina specifikacije proizvoda (PSL)
Standard API 5L uključuje dvije razine specifikacije proizvoda (PSL):
- PSL 1: Osnovni zahtjevi, prikladni za opće primjene.

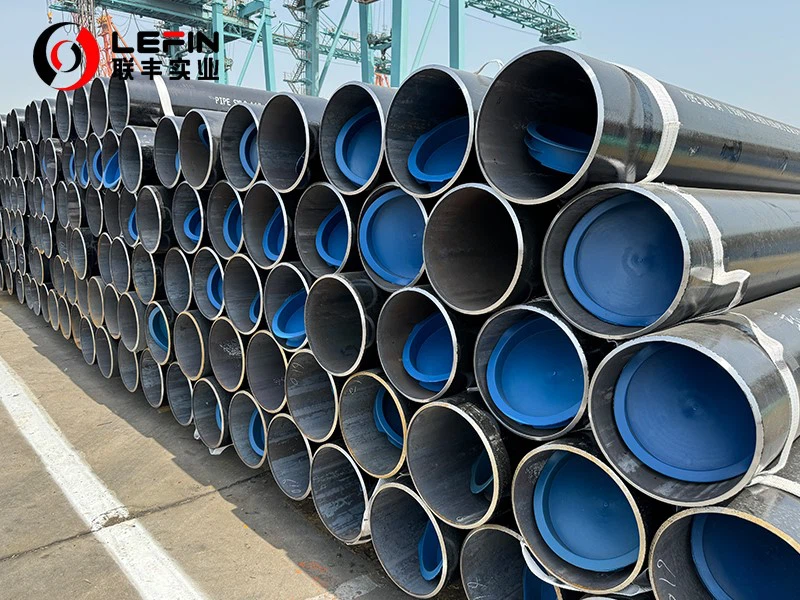

- PSL 2: Zahtjevi za poboljšanje, uključujući obaveznu žilavost zareza, ograničen raspon čvrstoće, ekvivalent ugljika za poboljšanje zavarljivosti.
Značajke
1. Čvrstoća i trajnost materijala:
Linijske cijevi obično su izrađene od čelika od ugljičnog čelika ili legura i pružaju izvrsnu vlačnu čvrstoću, omogućujući im da izdrže visoke pritiske i mehaničke naprezanja tijekom ugradnje i rada.
2. Otpor korozije:
Budući da tekućine kao što su nafta, plin ili voda koje se transportiraju cijevima mogu biti korozivne, cijevi se često podvrgavaju različitim procesima premazivanja i obrade, kao što su pocinčavanje, epoksidni premaz ili sustavi katodne zaštite, kako bi se oduprli koroziji i produžio vijek trajanja.
3. visoki tlak i visoki otpor temperature:
Linijska cijev dizajnirana je za rad u uvjetima visokog tlaka. Ovisno o tekućini i okolišnim uvjetima, cijev mora biti u stanju izdržati značajne fluktuacije temperature.
4. zavarivost:
Budući da se cijevi obično grade u odjeljcima i spojene zavarivanjem, linijske cijevi moraju imati dobre karakteristike zavarivanja. Zavarivost osigurava sigurnu povezanost bez propuštanja između odjeljaka cjevovoda.
PRIMJENA
Specifične primjene linijske cijevi u prijenosu plina, nafte ili vode uključuju:
1. Prijenos plina
Linijske cijevi se koriste za izgradnju sustava cjevovoda za prijenos prirodnog plina koji mogu transportirati prirodni plin na velike udaljenosti. Na primjer, u transportu cjevovoda prirodnog plina dopiranog vodikom i terminalnim aplikacijama, cjevovod prirodnog plina treba cijev koja može izdržati visoki tlak i ostati zabrtvljena u promjenjivim uvjetima okoline. U primjenama prirodnog plina, cjevovodna cijev je također prošla dodatna ispitivanja na žilavost i otpornost na krti lom, posebno u hladnim klimatskim uvjetima.
2. Dostava ulja
Linijske cijevi igraju ključnu ulogu u transportu nafte, posebno u aplikacijama koje prevoze sirovu naftu ili rafinirane naftne proizvode na velike udaljenosti. Na primjer, u tehnologiji transporta nafte nafte visoke viskoznosti, linijska cijev mora imati dobru otpornost na koroziju i mehaničku čvrstoću kako bi se prilagodila različitim uvjetima transporta.
3. Dostava vode
Cijevi za vodove naširoko se koriste u sustavima isporuke vode za distribuciju pitke vode, otpadne vode i industrijske vode. Obuhvaća gradske sustave vodoopskrbe i navodnjavanja. U ovim primjenama, cijevi moraju biti u stanju izdržati unutarnji pritisak vode i vanjske uvjete okoline, istovremeno osiguravajući da kvaliteta vode nije kontaminirana. Otpornost na koroziju je glavna briga, pa su cijevi često obložene ili obložene, poput cementnog morta ili polietilena, kako bi se zaštitio čelik i produžio njegov vijek trajanja.
4. Vađenje nafte i plina
Tijekom vađenja naftnih i plinskih polja, cijevi Line koriste se za povezivanje ušća bušotina i postrojenja za obradu, kao i za transport sirove nafte i prirodnog plina od ušća bušotina do postrojenja za obradu i skladištenje.
5. Petrokemikale i rafinerije
U petrokemikalijama i rafinerijama linijske cijevi koriste se za transport raznih kemikalija i naftnih proizvoda u cjevovodnim sustavima koji moraju biti u mogućnosti izdržati visoku temperaturu, visoki tlak i korozivno okruženje.
6. Podmornički cjevovod
Podmorski cjevovodi ključna su komponenta u povezivanju naftnih polja na moru s platformama za obradu na kopnu ili na moru, a cijevi za vodove u takvim primjenama zahtijevaju izuzetno visoku čvrstoću i otpornost na koroziju kako bi odgovorile na izazove dubokomorskog okoliša.
